主動式電源和被動式電源的區別 |
| 編輯：柳州凡昶信息科技有限公司 字號：大 中 小 |
| 摘要：主動式電源和被動式電源的區別 |
 PFC的英文全稱為“Power Factor Correction“（功率因數校正）。計算機開關電源是一種電容輸入型電路，由于交流電的電流最大值和電壓最大值并不是在同一個時刻出現，所以在這樣的情況下功率計算公式“電流x電壓”的乘積并不等于電流做工的功率，這時我們還需要乘以一個系數，這個系數就是PFC即“功率因數校正”其值的范圍是在0到1之間?；旧瞎β室蛩乜梢院饬侩娏Ρ挥行Ю玫某潭龋?dāng)功率因素值越大，代表其電力利用率越高。目前的PFC有兩種，一種為被動式PFC（也稱無源PFC）和主動式PFC（也稱有源式PFC）。

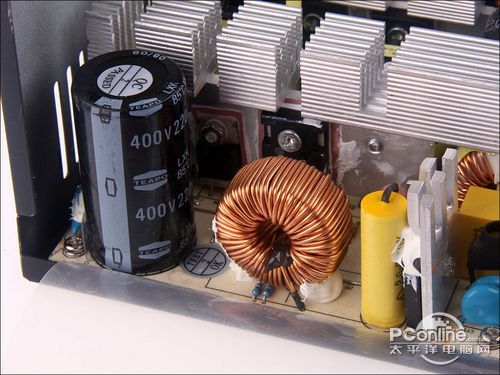

主動式PFC主要由高頻電感、開關管、電容以及控制IC等元件構成，可簡單的歸納為升壓型開關電源電路，這種電路的特點是構造復雜，但優點很多：功率因數高達0.99、低損耗和高可靠、輸入電壓可以從90V到270V（寬幅輸入）等，由于輸出DC電壓紋波很小，因此采用主動式PFC的電源不需要采用很大容量的濾波電容。 被動式PFC通常為一塊體積較大的電感，其內部由多塊硅鋼片外部纏繞銅線而組成，它的原理是采用電感補償方法通過使交流輸入的基波電流與電壓之間相位差減小來提高功率因數，被動式PFC的功率因數不是很高，只能達到0.7～0.8，因此其效率也比較低，發熱量也比較大。被動式PFC也并非一無是處，其結構簡單，穩定性上表現好，比較適合中低端電源。 不過，這里也需要注意，“功率因數”并不就等于“轉換效率”?，F(xiàn)在有些商家將主動式0.99的功率因數解釋為能得到99％的電源轉換效率，這很顯然這是不對的。雖然兩個都是描述省電的概念，但對于個人而言兩個概念的意義是不一樣的。PFC“功率因數”高是為國家省錢，而“轉換效率”高是為用戶省錢。 |
